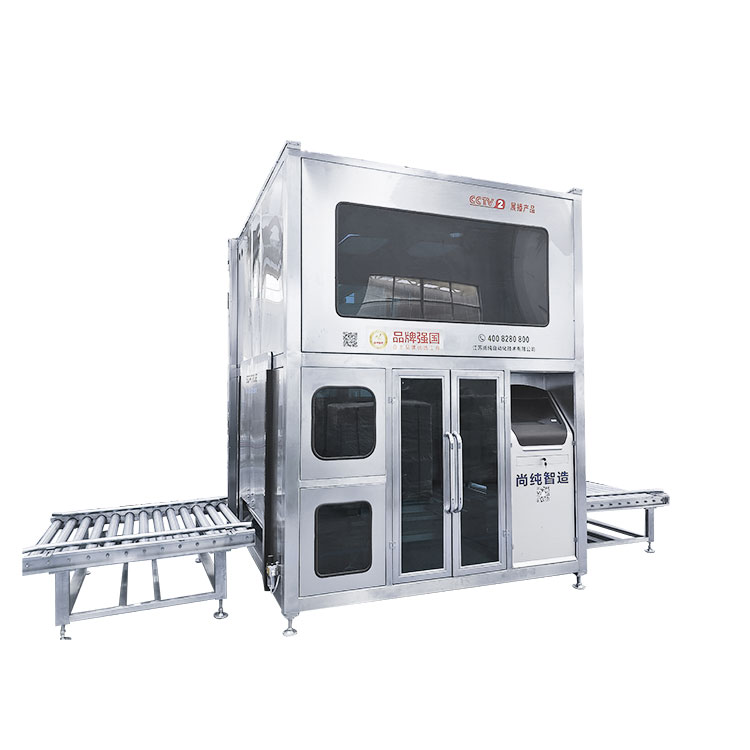

200L 1000L Visual Цалкам аўтаматычная разливочная машына

(Знешні выгляд абсталявання будзе вар'іравацца ў залежнасці ад індывідуальных функцый або тэхнічнага абнаўлення ў залежнасці ад фізічнага аб'екта.)

Somtrue з'яўляецца прафесійным вытворцам, які імкнецца прадастаўляць кліентам па ўсім свеце лепшыя прадукты і паслугі. Наша цалкам аўтаматычная машына для візуальнага разліву 200 л і 1000 л не толькі добра прынята на ўнутраным рынку, але і атрымала шырокае прызнанне на міжнародным рынку. Дзякуючы нястомным намаганням і пастаянным інавацыям, Somtrue працягвае паляпшаць свой тэхнічны ўзровень і вытворчыя магутнасці, каб задаволіць растучыя патрэбы глабальных кліентаў. Мы верым, што намаганнямі і супрацоўніцтвам абодвух бакоў мы створым лепшую будучыню! Будзь гэта існуючы кліент або новы партнёр, мы з нецярпеннем чакаем сумеснага росту з вамі і дасягнення большага поспеху і дасягненняў. Давайце вырашаць задачы разам, ствараць большую каштоўнасць для кліентаў і дзяліцца развіццём і прагрэсам галіны!

200L 1000L Візуальны цалкам аўтаматычны агляд машыны для разліву:

Інтэлектуальная сістэма ўпакоўкі, спецыяльна распрацаваная для 200-літровых бочак у выбухаабароненым асяроддзі для ўпакоўкі 200-літровай бочкі (уключаючы паддон). Выкарыстоўваючы рот візуальнага пошуку, ён можа рэалізаваць аўтаматычную ўпакоўку 200-літровай бочкі з аўтаматычным адкрыццём, аўтаматычным апусканнем, аўтаматычным хуткім напаўненнем, аўтаматычнай уцечкай, аўтаматычным ушчыльненнем крышкі з разьбой і іншымі цэлымі працэсамі.

Асноўная частка напаўнення мае раму для аховы навакольнага асяроддзя, якая можа бачыць акно, і аўтаматычна перамяшчае дзверы ў вядро і з яго, што можа ўтварыць замкнёную прастору пры напаўненні. Частка электрычнага кіравання гэтай машыны складаецца з праграмуемага кантролера PLC, модуля ўзважвання, візуальнай сістэмы і г.д., з моцнай здольнасцю кіравання і высокай ступенню аўтаматызацыі. Дзякуючы функцыі адсутнасці напаўнення ствала, запаўненне вусця ствала не дапускаецца, каб пазбегнуць адходаў і забруджвання матэрыялаў, каб электрамеханічная інтэграцыя машыны была ідэальнай.

Прынцып працы ўзважвання выкарыстоўваецца для кантролю колькасці напаўнення. Час адкрыцця напаўняльнага клапана кантралюецца праграмуемым кантролерам PLC, і матэрыял паступае ў (або транспартуецца праз падачу помпы) у кантэйнер. Аддзел напаўнення гэтай машыны ажыццяўляе хуткае і павольнае напаўненне праз двайны тоўсты і тонкі трубаправод, а павольны паток напаўнення рэгулюецца. У пачатковы момант запаўнення адначасова адкрываецца двайны трубаправод. Пасля перыяду напаўнення вадалазны цыліндр падымаецца да вусця ствала, трубаправод для сыравіны зачыняецца, і тонкі трубаправод працягвае павольна запаўняцца да дасягнення зададзенага агульнага аб'ёму напаўнення. Аўтаматычнае адцісканне вечка выконваецца ў канцы напаўнення.

Абсталяванне мае сістэму ўзважвання і зваротнай сувязі, якая можа задаваць і рэгуляваць аб'ём хуткага і павольнага напаўнення.

Сэнсарны экран можа адначасова адлюстроўваць бягучы час, стан працы абсталявання, вага напаўнення, агульны выхад і іншыя функцыі.

Абсталяванне мае функцыі механізму сігналізацыі, адлюстравання няспраўнасцяў і схемы аператыўнай апрацоўкі.

Лінія разліву мае функцыю блакіроўкі, запаўненне аўтаматычна спыняецца, і запаўненне аўтаматычна, калі запаўненне знаходзіцца на месцы.

Гэтая машына абсталявана ўсёй вечкам, адзін бок вядра адкрыты, падтрымлівайце натуральную вентыляцыю; астатняе - закрытая канструкцыя з вокнамі і абсталявана невялікай вентыляцыяй для ручнога кіравання.

Гэта машына з цалкам закрытай вечкам, з інтэрфейсам пад ціскам, можа мікразараджаць абсталяванне, памяншаць знешні газ у абсталяванне.

Асноўныя тэхнічныя параметры:

Сістэма візуальнага пазіцыянавання

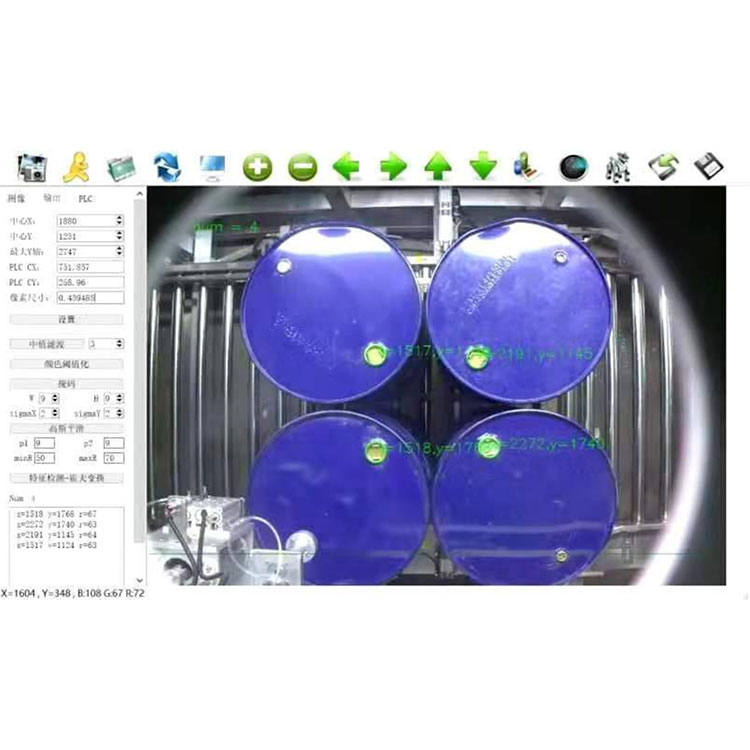

Зрок: з дапамогай прамысловай інтэлектуальнай камеры, загружанай у скрынку візуальнай выбухаізаляцыі машыны для працы. З інтэлектуальнай камеры і сістэмы кіравання каардынатамі перамяшчэння PLC накіроўвае пісталет для напаўнення на порт ствала. 3D-сістэма перамяшчэння каардынат: сістэма накіроўвалых і выбухаабаронены рухавік запаволення.

Асноўная функцыя:

Аўтаматычны пошук: візуальнае пазіцыянаванне, пошук рухомай сістэмы па каардынатах, напаўненне пісталета.

Хуткае і павольнае двуххуткаснае аўтаматычнае колькаснае напаўненне: для забеспячэння дакладнасці напаўнення і вытворчых магутнасцей;

Форма напаўнення: напаўненне на або пад узроўнем вадкасці;

Пнеўматычны базавы клапан заўсёды шырока адкрыты, павольна дадавайце абмежаванне патоку пярэдняга канца - запавольвайце хуткасць патоку на выхадзе разліўнога пісталета;

Канструкцыя шклянкі для вадкасці - мінімізуе ўцечку рэшткавай вадкасці пасля перфузіі;

Аўтаматычнае і ручное колькаснае напаўненне - прастата ў эксплуатацыі і абслугоўванні;

Аўтаматычная функцыя ачысткі - пераадольвае ўплыў супярэчлівых вагавых фактараў кантэйнера для напаўнення на дакладнасць;

Рэгулюема-колькаснае напаўненне пункту значэння, адаптаванае да некалькіх дыяпазонаў вагі;

Аўтаматычная дыягностыка, сігналізацыя аб няспраўнасці - павышаюць надзейнасць працы сістэмы;

Ахоўная блакіроўка-вядро на месцы, распыляльны пісталет апушчаны; запоўніць стрэльбу верхнім вяртаннем ствала;

Самазамыкаючы кантроль - праверце фарсунку перад запаўненнем;

Захоўванне налад прадукту - можа захоўваць да мноства розных зададзеных значэнняў вагі прадуктаў і адпаведных параметраў перфузіі;

Выяўленне допуску - аўтаматычнае выяўленне памылкі запаўнення;

Сэнсарны экран - кітайскі інтэрфейс, інтуітыўна зразумелая, зручная налада.

Абвестка сігналізацыі - Дакладная да кропкі адмовы.

Сістэма аўтаматычнага кіравання

Уся лінейка складаецца з некалькіх сістэм PLC, якімі можна кіраваць незалежна адзін ад аднаго і блакаваць адна адну. Ён мае функцыі самаправеркі сістэмы, сігналізацыі аб няспраўнасцях, дакладнасці, хуткасці, вываду і г. д. Кожная сістэма мае ўласны чалавек-машынны інтэрфейс, і ўсімі параметрамі можна кіраваць на чалавек-машынным інтэрфейсе. Прадстаўце падрабязную блок-схему працэсу кіравання канвеерам і лагічную схему.

Можа захоўваць тып напаўняльніка, колькасць партыі, дату, вагу на барэль, час захоўвання і іншыя функцыі запісу

Сістэма напаўнення і адкрытая сістэма спінінга

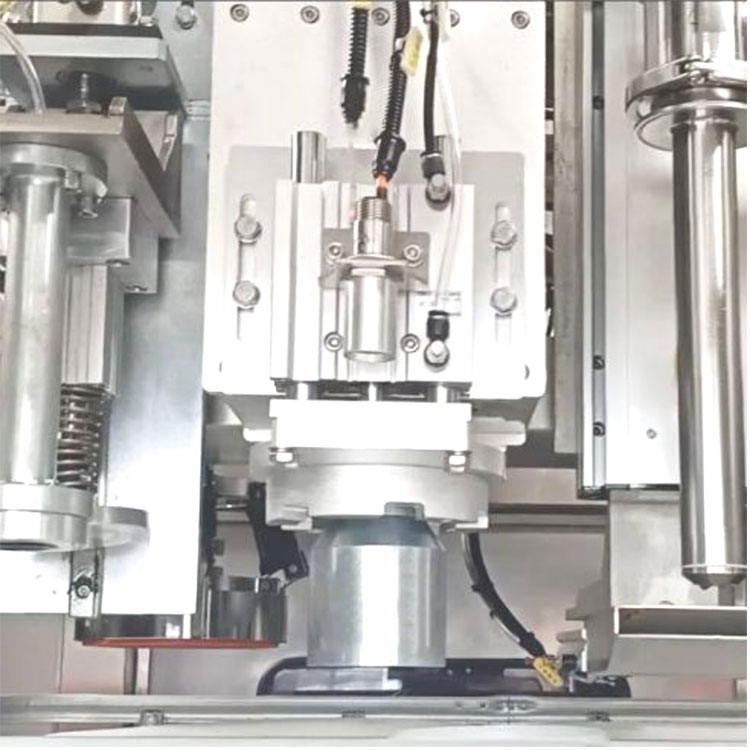

Напаўняльная галоўка пісталета: у выглядзе знешняй блакіроўкі, аўтаматычна апускаецца да вусця ствала (дна ствала) падчас напаўнення і аўтаматычна падымаецца пасля напаўнення. Галоўка пісталета мае полую канструкцыю, і пасля закрыцця галоўкі пісталета матэрыял можна ачысціць, каб прадухіліць распырскванне матэрыялу.

Ніжняя частка галоўкі заліўнога пісталета забяспечана цыліндрычнай пласцінай для вадкасці. Пасля напаўнення напаўняльная галоўка падымаецца, а дрэнажная пласціна пашыраецца, каб прадухіліць забруджванне матэрыялам корпуса ўпаковачнай і транспартнай лініі. Вадкі злучальны дыск прызначаны для дэмантажу ад рукі, які можна разабраць без інструментаў і зручны для чысткі.

Адкрытая вечка, дэталь круцільнай вечка: выкарыстоўваючы запатэнтаваную тэхналогію кампаніі, можна спакаваць паваротную галоўку вечка і паверхню ствала вертыкальна, і можа быць гладкай, лёгка адчыняць вечка і вечка круціцца, не пашкодзіць вечка, не пашкодзіць вечка , шчыльная ступень герметызацыі вечка высокая.

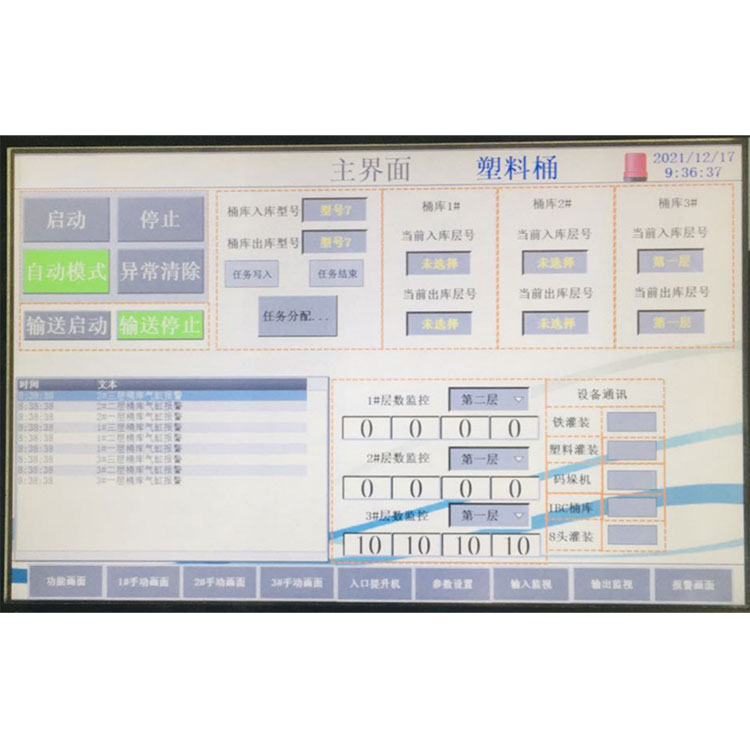

Сэнсарны экран і сістэма ўзважвання

Налада параметраў напаўнення матэрыялам і кіраванне імі праз сэнсарны экран, простае і інтуітыўна зразумелае, з дысплеем тэмпературы, дыягностыкай няспраўнасцяў і сігналізацыяй, функцыяй падказкі. Ён мае функцыю праграмы захоўвання памяці, можа захоўваць некалькі набораў параметраў і можа праглядаць гістарычныя дадзеныя. Можа аўтаматычна разлічыць адхіленне вымярэння, і можа быць названы для розных праграм, змяніць розныя спецыфікацыі або змяніць вытворчую магутнасць, трэба толькі наладзіць розныя параметры, можа павысіць эфектыўнасць працы. Сістэма ўзважвання выкарыстоўвае датчык вядомага амерыканскага брэнда для забеспячэння дакладнасці напаўнення. Акрамя таго, сістэма мае функцыю маслянай абароны, а датчык зручна ўсталёўваць, здымаць і рамантаваць.

Табліца шкалы мае ахоўную функцыю, калі галоўка ствала пісталета аўтаматычна вяртаецца. І абаронены максімальным часам запаўнення.

ахоўная блакіроўка

Ахоўная блакіроўка на месцы кармоў:

Усталюйце кнопку № 1 і 2 на кармленне. Калі латок размяшчаецца і транспартуецца зверху, націсніце кнопку № 1, пасля чаго зборачная лінія мае адзнаку № 1 і дастаўляе латок да абсталявання для напаўнення № 1.

Яшчэ раз, калі латок пастаўлены і транспартаваны на латку, націсніце кнопку № 2. Затым зборачная лінія мае маркіроўку № 2 і дастаўляе латок на разливочное абсталяванне № 2.

Калі няма. 1 напаўненне разраджана, зборачная лінія будзе мець знак завяршэння № 1 і не будзе пераходзіць да абсталявання для напаўнення № 2 на наступную станцыю.

Блакаванне бяспекі напаўнення:

сыты  выхад:

Калі ахоўныя дзверы адчыняюцца, прыпыніце бягучае дзеянне;

Пасля закрыцця ахоўных дзвярэй ненармальны кантроль доступу здымаецца, і начынне працягваецца для завяршэння нармальнай працы.

Блакаванне дайвінга:

Па-за вусцем напаўняльнага вядра генеруецца сігнал трывогі ненармальнага паніжальнага ціску, і напаўняльная галоўка падымаецца ў зыходнае становішча і вырашаецца ручным умяшаннем.

Напаўненне лішняга вагі:

Тэст запаўнення запаўненне звышурочна, уся машына спыніць запаўненне, сігналізацыя, ручное ўмяшанне, каб вырашыць.

Запаўненне заглушкі сігналізацыі

Камера прымае ненармальны сігнал трывогі

Ненармальны ўваходны і выходны матэрыял трывогі
